【合掌技术】合掌过程中需要注意的十二个事项

【摘要】合掌是通过合掌机将胶水均匀涂在合掌面，然后将片状单层膜合成圆柱状筒料。在合掌过程中，应该注意哪些问题？

【正文】

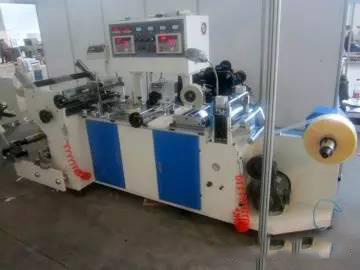

合掌所用机械为合掌机，速度200～250m/min，带自动张力控制，保证膜卷平整、端面整齐。

合掌注意的几个问题：

1、进行首件检验以确认胶水是否均匀、有无气泡、折径是否和工艺单相符。

2、合掌位置是否和工艺单上相符。

3、合掌方向是否正确，合掌方向分为左搭右和右搭左两种，主要取决于套标机上的切刀切割方向。

4、折痕位置是否正确。

5、成型板为钢板材质宽度一般为折径减去3mm，注意不能拉伤膜卷。

6、胶水流量要控制好，不能太大，防止腐蚀过度而造成粘连。

7、合掌涂边一般控制在0.5mm左右，防止胶水溢出造成粘连。

8、合掌胶水在生产过程中应密封，其一是保证其配比不变，其二是保证环境卫生，因为胶水中含有大量对人体有害的溶剂。

9、合掌收卷前，胶水一定要干燥，易造成粘连。

10、合掌收卷张力不能太大，易造成粘连。

11、定时检验折径。

12、合掌胶水大致配方（质量比）。

环己酮：3.5

丁酮：1.5

乙酯：0.4

异丙醇：0.2

上述配方同样可以用来合掌OPS膜，如果合掌PET膜时，只需在上述溶液中加入适量PVC粉搅拌均匀即可。

合掌胶水应根据天气的变化而做适当调整。

合掌机上可安装打孔机，满足客户提出的特殊要求。

合掌折径随着气温的不同应该做调整，大致如下：25℃以上增大0.2%，35℃以上增大0.4%。
