【材料技术】掌握好铝箔的印刷适性，铝箔印刷遇到难题不发愁

【看点】铝箔与纸张、塑料薄膜的印刷适性差异较大，如吸收性差、容易起皱折、耐撕裂强度低、无封缄性等特征，因此铝箔凹印工艺技术在油墨性能、印版制造、印刷等方面均与其他凹印存在差异，这里主要针对铝箔的印刷适性作出分析。

铝箔印刷适性分析

铝箔定义为用纯度99.5 %以上的铝压延而成，厚度为5~200 μm。铝箔的特性取决于铝及铝合金的性能，主要优点有：密度小、质量轻，含铝量为99.5%的工业纯铝的密度为2.7 g/cm3；阻隔性强，防潮、气密、遮光；强度高，铝箔在常温下无胀缩、无变形，尺寸稳定，具有良好的力学性能；光泽度高，银白色的铝箔经印刷或涂色后颜色光泽度很高；抗腐蚀，无毒无味，纯铝氧化后生成一层致密的氧化铝薄膜保护层，可防止里面的铝被氧化。由此，铝箔适用于包装、印刷、涂胶、着色、压纹等领域。

1.软包装凹印铝箔分类

铝箔按状态分为硬质箔、半硬箔和软质箔。硬质箔未经软化退火处理，硬质箔在印刷、贴合、涂层之前必须进行脱脂处理。软质箔是经过充分退火而变软的铝箔，表面基本没有油污。铝箔按厚度大小可分为厚箔、单零箔和双零箔。厚箔厚度为100～200 μm，单零箔厚度为10～100 μm，双零箔厚度小于10 μm，即5~9 μm。铝箔厚度的公允误差定义为：厚度为20μm 的原铝，允许误差为±8%。生产中，软包装凹印一般选用单零箔和双零箔作为包装印刷基材，常用厚度为7~50 μm。例如PTP 铝箔选厚度为20~40 μm 的硬质箔，啤酒顶标的厚度为10~20 μm，复合用铝箔的厚度为7~9μm 等。文中以PTP 包装用单零箔为例分析铝箔的印刷适性。

2.铝箔界面张力分析

铝箔表面的清洁度影响着墨牢度和涂胶均匀度，铝箔表面若残留油污，则着墨牢度相对较差，涂胶厚度不均匀。铝箔表面清洁度标准分3个等级，用铝箔刷水试验方法来检验其表面的清洁度，凹印铝箔表面清洁度等级应不小于B 级。润湿性为A 级，试验液为蒸馏水；B级，试验液为蒸馏水（90 mL）+酒精（10 mL）；C级，试验液为蒸馏水（80 mL）+酒精（20 mL），被刷试铝箔表面的各级试验液成流线状，润湿基本不收缩。从铝箔凹印常用稀释剂的表面张力值，乙醇、醋酸乙酯、丁酮、甲苯、水性材料、煤油类、纯水的表面张力分别为22.1，23.5，23.97，27.92，25～30，22～32，71.8 kN/m[6]，只有铝箔的界面张力大于32 kN/m，即油墨的表面张力小于铝箔的界面张力时，油墨才有可能在铝箔表面附着。

3.影响凹印印刷的铝箔力学性能分析

铝箔的力学性能对印刷生产、印品质量、用户的生产效率都有显著影响[7]。铝箔的抗拉强度影响印刷张力的大小，印版直径的递增与铝箔的伸长率有关，铝箔涂胶量要满足热封强度的要求，用户的生产效率与铝箔破裂强度有关等。由此，凹印印刷既要求铝箔具有柔软性，又要考虑其力学性能，降低因铝箔撕裂而导致的印刷困难和减少废品率。铝箔的力学性能参数：伸长率＜3%，抗拉强度>80 MPa，破裂强度>98 kPa，热封强度>7 N/15 mm。

4.铝箔针孔度及包装铝箔选用分析

药品、食品包装均要求铝箔的针孔数尽可能少，孔径尽可能小[8]。药品包装用铝箔要求“PTP 铝箔上的针孔直径大于0.3 mm的不能有，直径在0.1～0.3mm 的每平方米不能多于1 个”。由于铝箔中针孔有穿透性的缺陷，对印刷质量产生较大的影响。铝箔厚度与真孔度负相关，真孔度与透湿度正相关（见表1）。

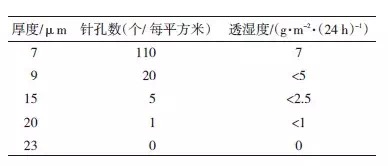

表1 铝箔厚度、针孔数和透湿度的关系
